消防控制室位置選擇、接地、布置圖

一、消防控制室位置選擇

1、《建筑防火通用規范》GB 55037-2022：
4. 1. 8 消防控制室的布置和防火分隔應符合下列規定：
     1 單獨建造的消防控制室，耐火等級不應低于二級；
     2 附設在建筑內的消防控制室應采用防火門、防火窗、耐火極限不低于2.00h的防火隔墻和耐火極限不低于1.50h的樓板與其他部位分隔；


2、《消防控制室通用技術要求》 GB25506-2010 ：
4.2.1消防控制室管理應符合下列要求：應實行每日24h專人值班制度，每班不應少于2人，值班人員應持有消防控制室操作職業資格證書；

3、《建筑防火通用規范》GB 55037-2022 ：
6. 5. 4 消防控制室地面裝修材料的燃燒性能不應低于B1級，頂棚和墻面內部裝修材料的燃燒性能均應為A級。
4、《建筑電氣與智能化通用規范》GB 55024-2022 ：
2. 0. 3 建筑物電氣設備用房和智能化設備用房應符合下列規定：
     1 不應設在衛生間、浴室等經常積水場所的直接下一層，當與其貼鄰時，應采取防水措施；
     2 地面或門檻應高出本層樓地面，其標高差值不應小于0.10m, 設在地下層時不應小于0.15m;
     3 無關的管道和線路不得穿越；
     4 電氣設備的正上方不應設置水管道；
     5 變電所、柴油發電機房、智能化系統機房不應有變形縫穿越；
     6 樓地面應滿足電氣設備和智能化設備荷載的要求。

5、《民用建筑通用規范》GB 55031-2022 ：
5.6.2（條文說明） 本條對公共廁所（衛生間）的設置給出基本設置原則。
2 有水房間除公共廁所（衛生間）外，還包括盥洗室、浴室等。本條對于有水房間下面的用房根據其對衛生、安全要求的嚴格程度進行了區分，在公共建筑中，對于有嚴格衛生、安全要求的房間（如餐廳、廚房、配電室、消防控制室、機房）上方，必須杜絕滲漏隱患，不允許布置有水房間。

6、《民用建筑電氣設計標準》GB 51348-2019：
13.3.1 火災自動報警系統設計原則應符合下列要求：
   1 設有火災自動報警系統及聯動控制的單體建筑或群體建筑，應設置消防控制室；消防控制室宜設置在建筑物首層或地下一層，宜選擇在便于通向室外的部位。
   2 民用建筑內由于管理需求，設置多個消防控制室時，宜選擇靠近消防水泵房的消防控制室作為主消防控制室，其余為分消防控制室。
14.9.2 安防監控中心的使用面積應與安防系統的規模相適應，不宜小于20m7。與消防控制室或智能化總控室合用時，其專用工作區面積不宜小于12m2。
14.9.6 供電電源、防雷與接地設計應符合下列規定：
   1 安防監控中心宜設置專用配電箱；當與消防控制室合用機房，或與智能化總控室合用機房時，配電箱可合用；

7、《民用建筑設計統一標準》GB 50352-2019 ：
8．3．4 智能化系統機房應符合下列規定：
    1 機房地面或門檻宜高出本層樓地面不小于0.1m。
    2 機房宜鋪設架空地板、網絡地板或地面線槽，宜采用防靜電、防塵材料，機房凈高不宜小于2.5m。
    3 機房可單獨設置，也可合用設置。當消防控制室與其他控制室合用時，消防設備在室內應占有獨立的區域，且相互間不會產生干擾；當安防監控中心與其他控制室合用時，風險等級應得到主管安防部門的確認。
    4 消防控制室、安防監控中心的設置應符合有關 現行消防、安防標準的規定。消防控制室、安防監控中心宜設在建筑物的首層或地下一層。

8、《火災自動報警系統設計規范》GB50116-2013：
3.4.7 消防控制室不應設置在電磁場干擾較強及其他影響消防控制室設備工作的設備用房附近。
3.4.8 消防控制室內設備的布置應符合下列規定:
    1 設備面盤前的操作距離，單列布置時不應小于1.5m；雙列布置時不應小于2m。
    2 在值班人員經常工作的一面，設備面盤至墻的距離不應小于3m。
    3 設備面盤后的維修距離不宜小于1m。
    4 設備面盤的排列長度大于4m時，其兩端應設置寬度不小于lm的通道。
    5 與建筑其他弱電系統合用的消防控制室內，消防設備應集中設置，并應與其他設備間有明顯間隔。

9、《建筑設計防火規范》GB50016-2014(2018年版)：
6.2.7 附設在建筑物內的消防控制室、滅火設備室、消防水泵房和通風空氣調節機房、 變配電室等，應采用耐火極限不低于2.00h的防火隔墻和1.50h 的樓板與其他部位分隔。
     設置在丁、戊類廠房中的通風機房，應采用耐火極限不低于1.00h的防火隔墻和0.50h的樓板與其他部位分隔。
     通風、空氣調節機房和變配電室開向建筑內的門應采用甲級防火門，消防控制室和其他設備房開向建筑內的門應采用乙級防火門。
8.1.7 設置火災自動報警系統和需要聯動控制的消防設備的建筑（群）應設置消防控制室。消防控制室的設置應符合下列規定:
    1 單獨建造的消防控制室，其耐火等級不應低于二級；
    2 附設在建筑內的消防控制室，宜設置在建筑內首層或地下一層，并宜布置在靠外墻部位；
    3 不應設置在電磁場干擾較強及其他可能影響消防控制設備正常工作的房間附近；
    4 疏散門應直通室外或安全出口。
    5 消防控制室內的設備構成及其對建筑消防設施的控制與顯示功能以及向遠程監控系統傳輸相關信息的功能，應符合現行 標準《火災自動報警系統設計規范》GB 50116和《消防控制室通用技術要求》GB 25506 的規定。
8.1.8 消防水泵房和消防控制室應采取防水淹的技術措施。

10、《住宅建筑電氣設計規范》JCJ 242—2011：
14.2.3 建筑高度為100m或35層及以上的住宅建筑，應設消防控制室、應急廣播系統及聲光警報裝置。其他需設火災自動報警系統的住宅建筑設置應急廣播困難時，應在每層消防電梯的前室、疏散通道設置聲光警報裝置。
14.2.3（條文說明） 建筑高度為100m或35層及以上的住宅建筑要求每棟樓都要設消防控制室，其他住宅建筑及住宅建筑群應按規范要求設消防控制室。住宅小區宜集中設置消防控制室，消防控制室要求24小時專業人員值班，設置多個消防控制室，需增加專業人員值班，增加系統維修維護量，增加運營成本。

11、《智能建筑設計標準》GB 50314-2015：
5.0.9超高層住宅建筑的消防控制室可與物業管理室合用，但應有獨立的火災自動報警系統工作區域。
5.0.9（條文說明） 多棟超高層住宅建筑可根據實際工程情況，合建一個消防控制室。
12、《建筑機電工程抗震設計規范》GB 50981-2014：
7.3.1配變電所、通信機房、消防控制室、安防監控室和應急指揮中心宜布置在地震力或變位較小的場所，且應避開對抗震不利或危險場所。
13、《人民防空工程設計防火規范》GB 50098—2009：
3.1.9消防控制室應設置在地下一層，并應鄰近直接通向（以下簡稱直通）地面的安全出口；消防控制室可設置在值班室、變配電室等房間內；當地面建筑設置有消防控制室時，可與地面建筑消防控制室合用。消防控制室的防火分隔應符合本規范第4.2.4條的規定。
14、《建筑內部裝修設計防火規范》GB 50222-2017：
4.0.10 消防控制室等重要房間，其頂棚和墻面應采用A級裝修材料，地面及其他裝修應采用不低于B1級的裝修材料。
15、《金融建筑電氣設計規范》JGJ 284-2012：
15.1.5 建筑設備監控系統控制室宜與消防控制室合用。

16、《酒廠設計防火規范》GB 50694-2011：
4.1.9消防控制室、消防水泵房、自備發電機房和變、配電房等不應設置在白酒儲罐區、食用酒精儲罐區、白酒庫、人工洞白酒庫、食用酒精庫、葡萄酒陳釀庫、白蘭地陳釀庫內或貼鄰建造。設置在其他建筑物內時，應采用耐火極限不低于2．00h的不燃燒體隔墻和不低于1．50h的樓板與其他部位隔開，隔墻上的門應采用甲級防火門。消防控制室應設置直通室外的安全出口，門上應有明顯標識。消防水泵房的疏散門應直通室外或靠近安全出口。
17、《水電工程設計防火規范》GB 50872-2014：
2 消防控制室、固定滅火裝置室應采用耐火極限不低于2.00h的防火隔墻和不低于1.50h的樓板與其他部位隔開。防火隔墻上的門應為乙級防火門。
18、《火力發電廠與變電站設計防火標準》GB 50229-2019：
7.13.4消防控制室應與集中控制室合并設置。
19、《劇場建筑設計規范》JGJ 57-2016：
8.1.8 劇場應設消防控制室，并應有對外的單獨出入口，使用面積不應小于12m2。大型、特大型劇場應設舞臺區專用消防控制間，專用消防控制間宜靠近舞臺，使用面積不應小于12m2。
20、《汽車庫、修車庫、停車場設計防火規范》GB 50067-2014：
9.0.9 設置火災自動報警系統和自動滅火系統的汽車庫、修車庫，應設置消防控制室，消防控制室宜獨立設置，也可與其他控制室、值班室組合設置。
9.0.9（條文說明）設置火災自動報警系統和自動滅火系統的汽車庫，都是規模較大的汽車庫，為了確?；馂膱缶蜏缁鹪O施的正常運行，應設置消防控制室，并有專人值班管理。由于汽車庫內的工作人員較少，如設置獨立的消防控制室并由專人值班有困難時，可與汽車庫內的設備控制室、值班室組合設置，控制室、值班室的值班人員可兼作消防控制室的值班人員，這樣可減少汽車庫的工作人員。

21、《教育建筑電氣設計規范》JGJ 310-2013：
12.2.3 消防控制室宜單獨設置，當火災自動報警系統需與安全技術防范系統、建筑設備管理系統等合用控制室時，可集中設置在智能化系統集成總控室內，各系統設備在室內應占有獨立的區域，且相互間不應產生干擾。
22、《浙江省消防救援總隊浙江省住房和城鄉建設廳文件》浙消〔2020〕166 號：
  9.10 消防控制室
  9.10.1 新建的消防控制室宜設置在地上1層或直通下沉式廣場等室外開敞空間。消防控制室凈面積不應小于10㎡，每人使用面積不應小于4㎡。
  9.10.2 為確保在機械應急啟動時，消防水泵在報警后5.0min內正常工作，消防控制室與消防水泵房的行走距離不宜超過180m。"
23、《建筑工程設計文件編制深度規定》（2016年11月）：
5.3.2-2-b 方案階段應規劃本項目的智能化專業機房設置的數量和位置，還應規劃機房的功能和面積，作為提給建筑以及其它專業的設計條件。智能化機房應包括消防控制室、安防及智能化控制中心、信息中心機房、弱電間以及其它輔助功能用房等。

二、消防控制室接地

1、接地：
《建筑電氣與智能化通用規范 》 GB55024-2022：7. 2. 6 除本規范第7. 2. 4 條的規定外，智能化系統的接地應符合下列規定：
     1 當智能化系統由TN 交流配電系統供電時，應采用TN-S或TN-C-S 接地系統；
     2 智能化系統及機房內電氣設備和智能化設備的外露可導電部分、外界可導電部分、建筑物金屬結構應等電位聯結并接地；
     3 智能化系統單獨設置的接地線應采用截面面積不小于25mm2的銅材。

2、接地：
《火災自動報警系統設計規范》GB50116-2013：
10.2.1??火災自動報警系統接地裝置的接地電阻值應符合下列規定：
1??采用共用接地裝置時，接地電阻值不應大于1Ω。
2??采用專用接地裝置時，接地電阻值不應大于4Ω。
10.2.2??消防控制室內的電氣和電子設備的金屬外殼、機柜、機架和金屬管、槽等，應采用等電位連接。
10.2.3??由消防控制室接地板引至各消防電子設備的專用接地線應選用銅芯絕緣導線，其線芯截面面積不應小于4mm2。
10.2.4??消防控制室接地板與建筑接地體之間，應采用線芯截面面積不小于25mm2的銅芯絕緣導線連接。

3、防靜電地板：

8.3.4 智能化系統機房應符合下列規定：
    1 機房地面或門檻宜高出本層樓地面不小于0．1m。
    2 機房宜鋪設架空地板、網絡地板或地面線槽，宜采用防靜電、防塵材料，機房凈高不宜小于2．5m。

4、防靜電地板：
民用建筑設計統一標準GB 50352-2019，
23.1.2 智能化系統機房宜包括民用建筑所設置的進線間 （信息接入機房）、信息網絡機房、用戶電話交換機房、消防控制室、安防監控中心、智能化總控室、公共廣播機房、有線電視前端機房、建筑設備管理系統機房、弱電間（電信間、弱電豎井）等。

23.5.3 機房防靜電設計應符合下列規定：
   1 機房地面及工作面的靜電泄漏電阻和單元活動地板的系統電阻應符合現行行業標準《防靜電活動地板通用規范》SJ/T 10796的規定；
   2 機房內絕緣體的靜電電位不應大于1kV；
   3 機房不用活動地板時，可鋪設導靜電地面；導靜電地面可采用導電膠與建筑地面粘牢，導靜電地面電阻率均應為1.0×7～1.0×1010Ω·cm,其導電性能應長期穩定且不易起塵；
   4 機房內釆用的防靜電活動地板的基材可由鋼、鋁或其他 有足夠機械強度的難燃材料制成。

5、防靜電地板：

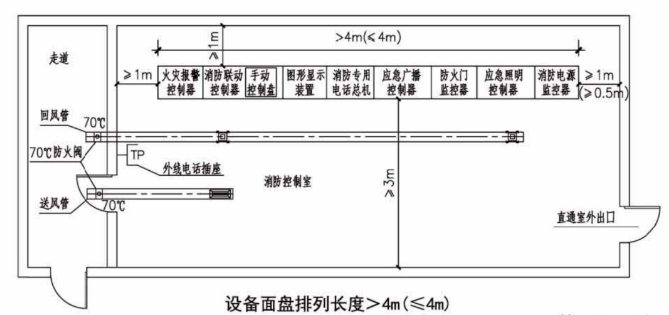

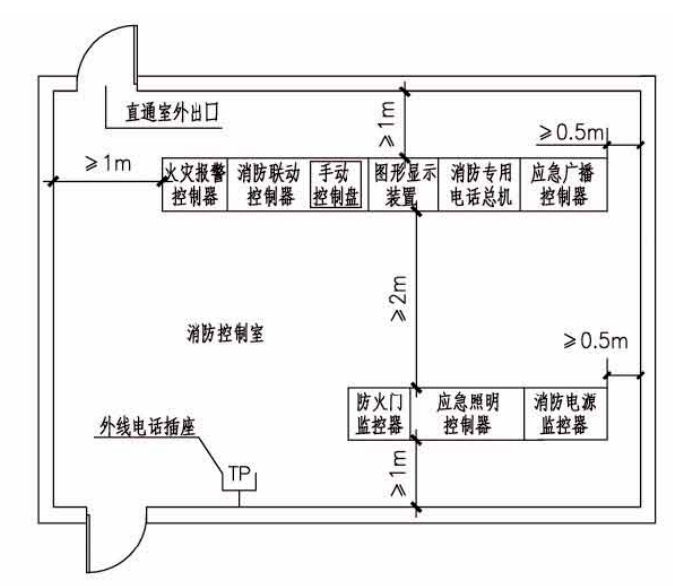

三、消防控制室平面布置圖

《火災自動報警系統設計規范圖示》14X505-1，21頁、22頁：
